Solární stání s integrovanými nabíjecími stanovišti pro elektromobily (EV) na Y-nosnících | fotovoltaika a nabíjení EV v jedné konstrukci | design vhodný pro obchodní centra a nákupní domy
Spojení sluneční energie a nabíjení elektrických vozidel vytváří novou kategorii infrastruktury – solární nabíjecí stanici pro elektrická vozidla. Výstavba solárního stání a následné samostatné instalace nabíjecích zařízení pro elektrická vozidla zdvojnásobuje náklady na stavební práce, elektrokanály a řízení projektu.
Systém solárního stání pro elektrická vozidla s integrovanými nabíječkami ve tvaru sloupu Y je od základů navržen jako jediná konstrukce kombinující solární panely a nabíjení elektrických vozidel. Geometrie sloupu ve tvaru písmene Y poskytuje:
Integrované upevnění nabíječek: Každý sloup Y obsahuje předvařené montážní desky a kanály pro uspořádání kabelů pro 4 až 8 nabíjecích pistolí pro elektrická vozidla (střídavý proud úrovně 2 nebo rychlé nabíjení stejnosměrným proudem), čímž se eliminuje potřeba samostatných stojanů pro nabíječky a jejich základů.
Centrální rozvod energie: Hlavní část sloupu Y slouží jako svislý kabelový kanál, který vedoucí kabely fotovoltaických panelů (stejnosměrný proud) i kabely nabíječek elektrických vozidel (střídavý nebo stejnosměrný proud) z přístřešku do rozvaděče umístěného na úrovni země, který je integrován do základny sloupu.
Estetika pro maloobchod a obchodní centra: Návrh Y-sloupu s práškovým povlakem a skrytými upevňovacími prvky splňuje architektonické standardy vysoce kvalitních maloobchodních, hotelových a firemních areálů – nikoli průmyslový vzhled běžných stání pro auta
Jednopatková konstrukce umožňuje umístit 6–10 vozidel s 4–8 nabíjecími zásuvkami a vytváří tak kompletní solární energetickou stanici pro vozidla v jediné konstrukci
Parametry |
Specifikace |
Typ struktury |
Y-sloupcová solární stání pro auta (integrované s EV) |
Parkovací místa na jednu zónu |
6–10 míst |
Kapacita nabíječky pro EV |
4–8 nabíjecích zásuvek na patku (střídavý proud úrovně 2 nebo rychlé nabíjení stejnosměrným proudem) |
Design sloupů |
Y-tvar s integrovaným kabelovým kanálem a držáky pro nabíječky |
Typ přístřešku |
Jednosvahová vodotěsná konstrukce s integrovaným žlabem |
Materiál |
Ocel Q235B / Q355B s horoucím zinkováním + práškový povlak |
Větrná odolnost |
40 m/s |
Ochrana před korozi |
C4 HDG + volitelný C5 Zn-Al-Mg |
Náklad sněhu |
1,5 kN/m² (na objednávku až 3,0 kN/m²) |
Fond |
Zemní šrouby / beton |
Sklon střešního přístřešku |
5°–15° |
Povrchová úprava |
Architektonický práškový povlak (barevné odstíny dle katalogu RAL dle přání) |
Instalace |
1,5–2 dny na stání |
Záruka |
25 let konstrukční životnosti |
Parkování v nákupních centrech a obchodních areálech s nabíjením elektromobilů
Parkování pro hosty hotelů a rekreačních zařízení s nabíjením na místě určení
Nabíjení elektromobilů zaměstnanců na firemních areálech
Sluneční střechy na odpočinkových zónách a čerpacích stanicích u dálnic
Sluneční střechy a infrastruktura pro nabíjení elektromobilů v centru pro půjčovny aut na letištích
Nabíjecí přístavy pro komunální vozový park
# |
Sekce |
Doporučení |
Formát |
1 |
Hero |
Parkoviště v nákupním centru se slunečními střechami typu Y-sloupek a nabíjením elektromobilů |
1920 × 750 px |
2 |

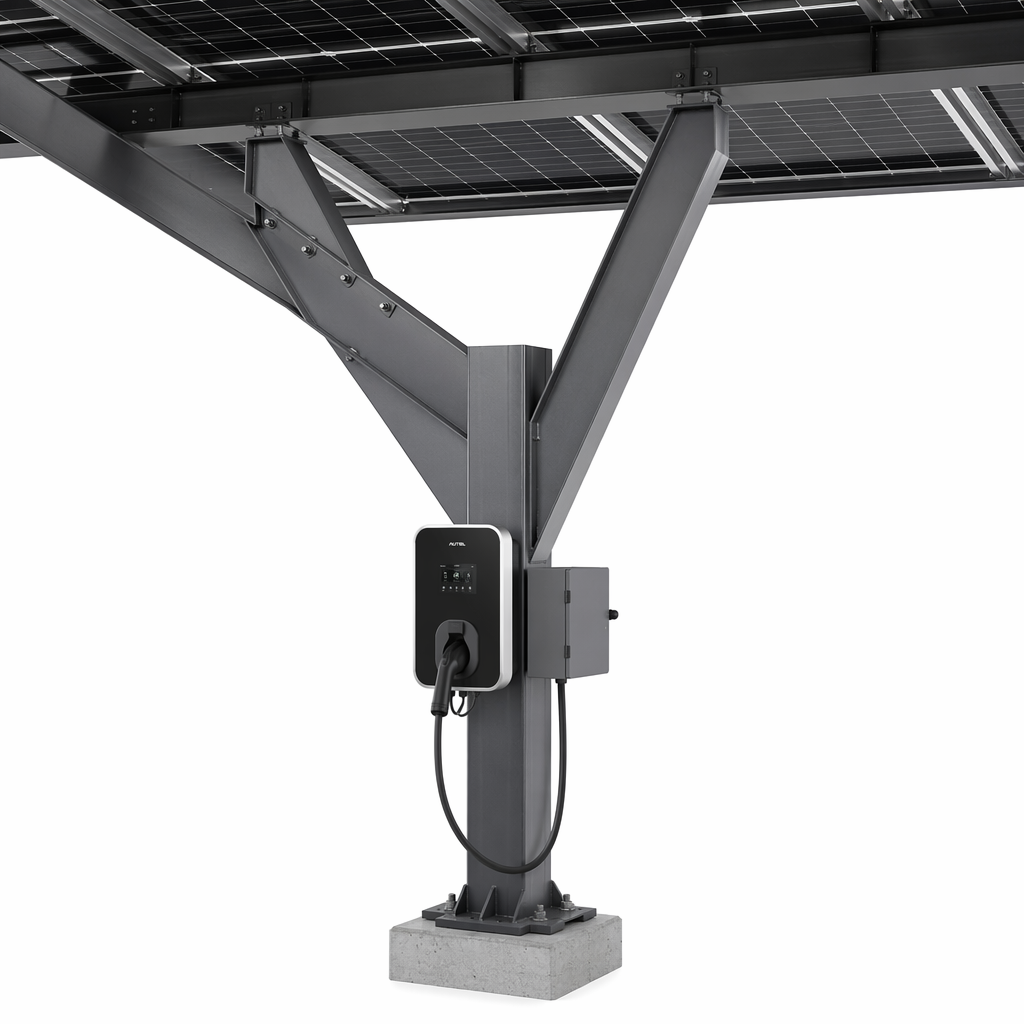

Detail sloupku typu Y |
Zblízka: sloupek typu Y se zabudovaným nabíječem pro elektromobily a řešením pro správu kabelů |
800×600 px |
3 |
Vedení kabelů |
Průřezový diagram: fotovoltaické kabely a kabely nabíječek elektromobilů uvnitř sloupcového kabelového kanálu |
800×600 px |
4 |
Obchodní kontext |
Široký záběr: solární stání pro auta u vchodu do vysoce kvalitního obchodního centra |
1000×600 px |
