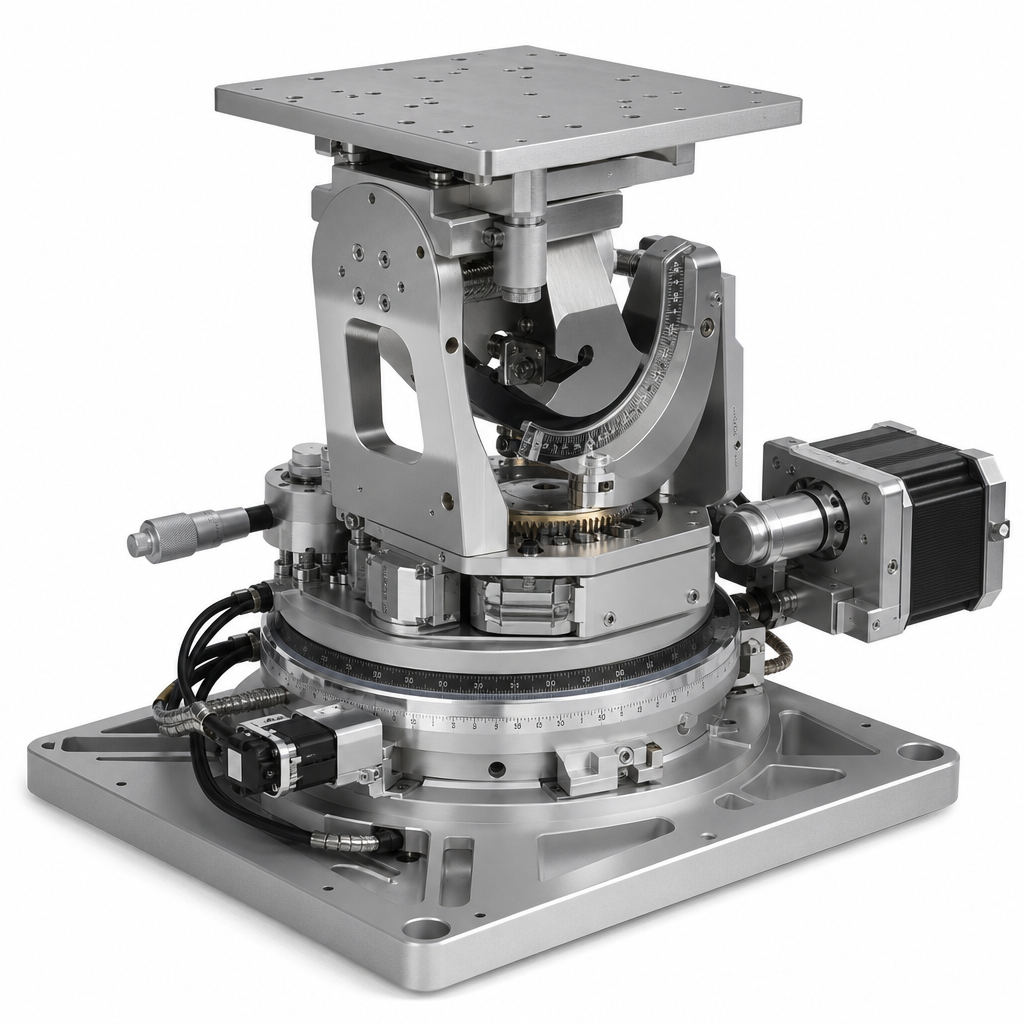

Přesný dvouosý sledovací systém pro výzkum a vývoj solárních technologií

Přehled produktu

Výzkum a vývoj solárních technologií vyžaduje přesnost sledování, kterou komerční systémy pro elektrárny neposkytují. Pokud měříte I-V charakteristiku fotovoltaického modulu s přesností 0,1 % pro energetické hodnocení dle normy IEC 61853, porovnáváte výkon bifaciálních modulů za kontrolovaných podmínek nebo kalibrujete pyranometr proti referenční buňce, stává se chyba sledování chybou měření.

Přesný dvouosý systém sledování dosahuje přesnosti sledování ±0,1° – pětkrát přesněji než specifikace komerčních systémů sledování – pomocí kombinace:

Optických kodérů s vysokým rozlišením (nikoli inklinometrů) na obou osách, které poskytují absolutní úhlovou polohu s rozlišením 0,01°

Uzavřeného řídicího okruhu se senzorem slunce s čtvrťovým fotodiodovým polem, který aktivně centruje polohu na sluneční disk a v reálném čase koriguje refrakci v atmosféře, deformaci montáže a tepelnou roztažnost

Tužná konstrukce s nízkou deformací: Základna sledovače a točivé ústrojí využívají převelkých ocelových profilů, aby se omezením deformace konstrukce pod vlivem větrné zátěže dosáhlo hodnoty <0,05° — protože přesnost kódovacího zařízení nemá smysl, pokud se konstrukce prohne

Základna stabilizovaná teplotou: Izolovaný betonový pilíř oddělený od sousedních stavebních desek, aby se zabránilo naklonění způsobenému tepelnou roztažností

Jedná se o vědecký přístroj, nikoli o sledovač pro elektrárnu. Typické nasazení zahrnuje národní laboratoře obnovitelných zdrojů energie, univerzitní výzkumná centra zaměřená na sluneční energii, testovací pole výrobců fotovoltaických modulů pro kontrolu kvality (QA/QC) a měřicí stanice slunečního záření meteorologických ústavů.

Technické specifikace

Použití

Měření charakteristiky I-V fotovoltaického modulu a hodnocení energetické účinnosti (IEC 61853)

Porovnávací zkoušky výkonu bifaciálních modulů

Kalibrace pyranometrů a referenčních článků

Národní sítě měření slunečního zdroje

Výzkumná zařízení pro sluneční energii na univerzitách a ve vládních institucích

Venkovní testovací pole pro výzkum a vývoj (R&D) a kontrolu kvality (QA/QC) u výrobců modulů

Případová studie: Národní zkušební zařízení pro sluneční energii — Východní Asie

Výzva: Zařízení vyžadovalo sledovač schopný udržovat přesnost ±0,1° v celém ročním rozsahu teplot (−15 °C až +40 °C) pro kalibraci referenčního modulu, která je stopovatelná k mezinárodním normám. Předchozí komerční instalace sledovače vykazovala cyklickou chybu 0,3–0,5° způsobenou tepelnou roztažností ocelového podstavce.

Řešení: Precizní dvouosý systém s optickými kódery, korekcí v uzavřené smyčce pomocí senzoru slunce, základem stabilizovaným proti teplotním vlivům a zvětšeným průřezem podstavce za účelem minimalizace tepelného prohnutí. Datový výstup přes Modbus TCP byl integrován do stávajícího systému sběru dat zařízení pro záznam úhlů s rozlišením 1 sekunda.

Výsledek: ±0,08° RMS přesnost sledování ověřená nezávislým měřením teodolitem po dobu 12 měsíců. Žádná cyklická chyba způsobená tepelnou roztažností. Systém je provozován již 4 roky pouze s roční znovukalibrací.

Často kladené otázky

Otázka: Jak je ověřena přesnost ±0,1°?

Během uvedení do provozu se k nezávislému měření polohy sledovače v několika bodech během dne používá teodolit průmyslové třídy. RMS chyba mezi příkazovanou a naměřenou polohou je vypočtena během celého dne sledování. Tato ověřovací procedura se opakuje každoročně nebo po jakékoli významné údržbě.

Otázka: Lze tento systém použít pro urychlené stárnutí fotovoltaických modulů venku?

Ano. Sledovač lze naprogramovat tak, aby sledoval vlastní profily – včetně pevných úhlů, urychlených trajektorií sledování Slunce nebo simulovaných vzorů oblačného dne – kromě standardního sledování Slunce. Tato flexibilita podporuje širokou škálu výzkumných protokolů.
