Zatěžovací montážní systém pro ploché střechy bez vrtání

Přehled produktu

Rovné komerční střechy – jako jsou ty na skladových halech, továrnách, nákupních centrech a kancelářských budovách – představují největší nepoužitý solární zdroj v postaveném prostředí. Majitelé střech však mají jednu nepoddiskutovatelnou podmínku: nesmí být poškozena střešní fólie. Jediná střešní netěsnost může vyvolat pojistné nároky, přerušení provozu a nákladné nahrazení fólie.

Systém pro upevnění fotovoltaických panelů na rovné střechy bez vrtání pomocí betonových závaží udržuje solární pole na místě pouze svou vlastní hmotností – žádné průniky do střešní fólie. Systém je navržen pro rovné a mírně nakloněné střechy (0–5°) s pevným sklonem panelů 10°, který zajišťuje optimální výkon energie pro většinu zeměpisných šířek a zároveň zachovává nízký odpor větru.

Klíčové konstrukční vlastnosti:

Předprojektový výpočet závaží: Pro každý projekt náš inženýrský tým vypočítá požadovanou hmotnost závaží na každý upevňovací bod na základě konkrétní větrové zóny budovy, výšky střechy, výšky parapetu a kategorie expozice podle ASCE 7 nebo EN 1991-1-4. Získáte výkres uspořádání závaží, který přesně ukazuje, kolik bloků je třeba použít a kde je umístit.

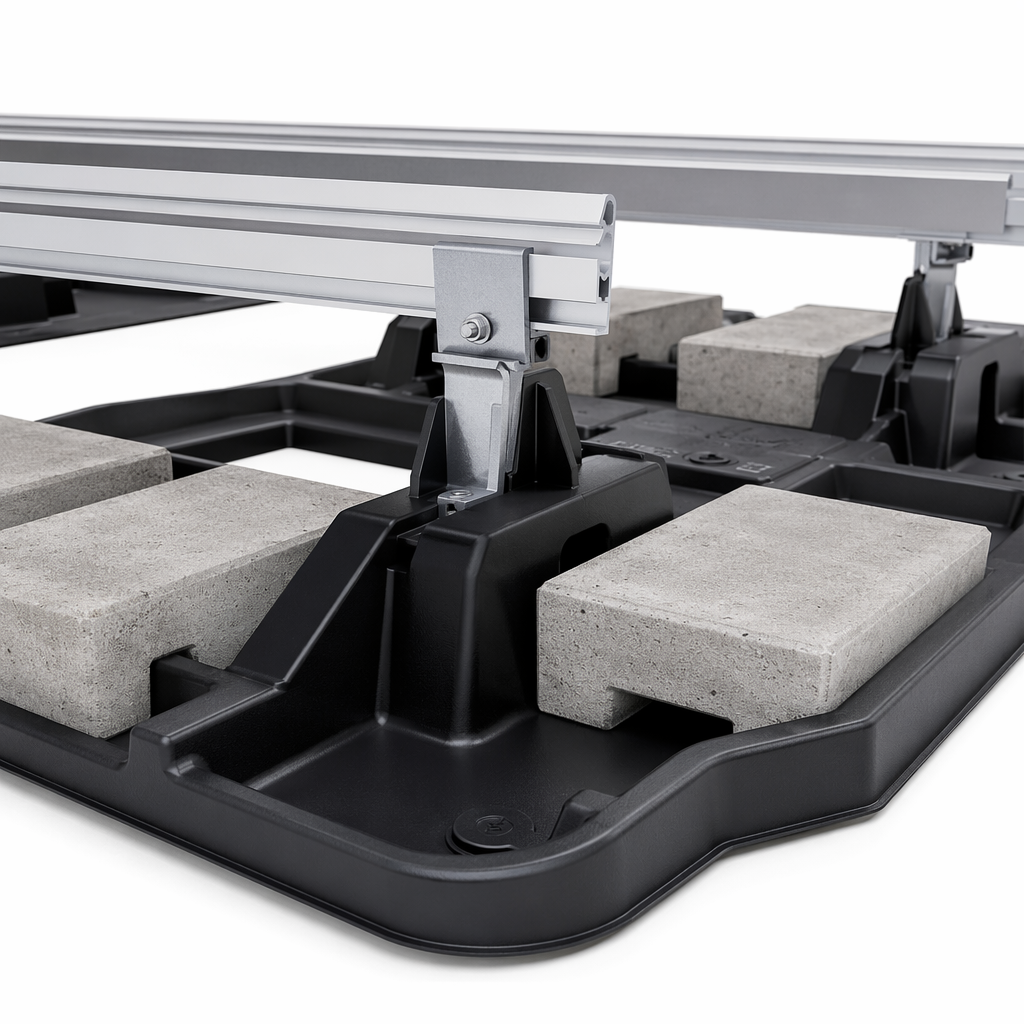

Nepropichovací základna: Základnové dny z vyfukovaného HDPE s podložkami z recyklované pryže chrání střešní fólii před opotřebením a rovnoměrně rozvádějí zatížení, aby se zabránilo poškození způsobenému bodovým zatížením.

Aerodynamický deflektor: Volitelný větrný deflektor umístěný na čelním okraji pole snižuje vztlakovou sílu vytvořením oblasti nízkého tlaku za polem – čímž se požadovaná hmotnost závaží sníží až o 25 %.

Základnový systém s uzamykáním: Základnové dny se mechanicky uzamykají, čímž vznikne monolitické pole odolné proti posunutí jako jeden celek, nikoli jako jednotlivé řady.

Technické specifikace

Použití

Komerční skladové a logistické centrum – střechy

Obchodní a nákupní centra – ploché střechy

Kancelářské budovy – solární panely na střeše

Letecká letiště – terminály a haly pro letadla – střechy

Nemocnice a vzdělávací instituce – budovy

Často kladené otázky

Otázka: Jak se vypočítá požadovaná hmotnost závaží?

Používáme větrnou zónu budovy, výšku střechy nad zemí, výšku parapetu a kategorii expozice jako vstupní údaje pro výpočet větrného zatížení podle normy ASCE 7 (USA) nebo EN 1991-1-4 (Evropa/Afrika). Výpočet určuje síly způsobující zvedání a smýkání, které jsou poté kompenzovány hmotností závaží s minimálním bezpečnostním faktorem 1,5 proti převrácení. Získáte podepsaný výpočtový protokol a výkres rozmístění závaží.

Otázka: Překročí hmotnost závaží nosnou kapacitu mé střechy?

Vždy požadujeme znát nosnou kapacitu konstrukce střechy ještě před návrhem rozmístění závaží. Naše hliníková konstrukce spolu se závažími obvykle přidává méně než 15 kg/m² — což je výrazně pod kapacitou většiny komerčních střech navržených pro živé zatížení 50–100 kg/m². Pokud má vaše střecha nižší nosnou kapacitu, můžeme upravit sklon panelů nebo použít aerodynamický deflektor ke snížení požadavků na závaží.
