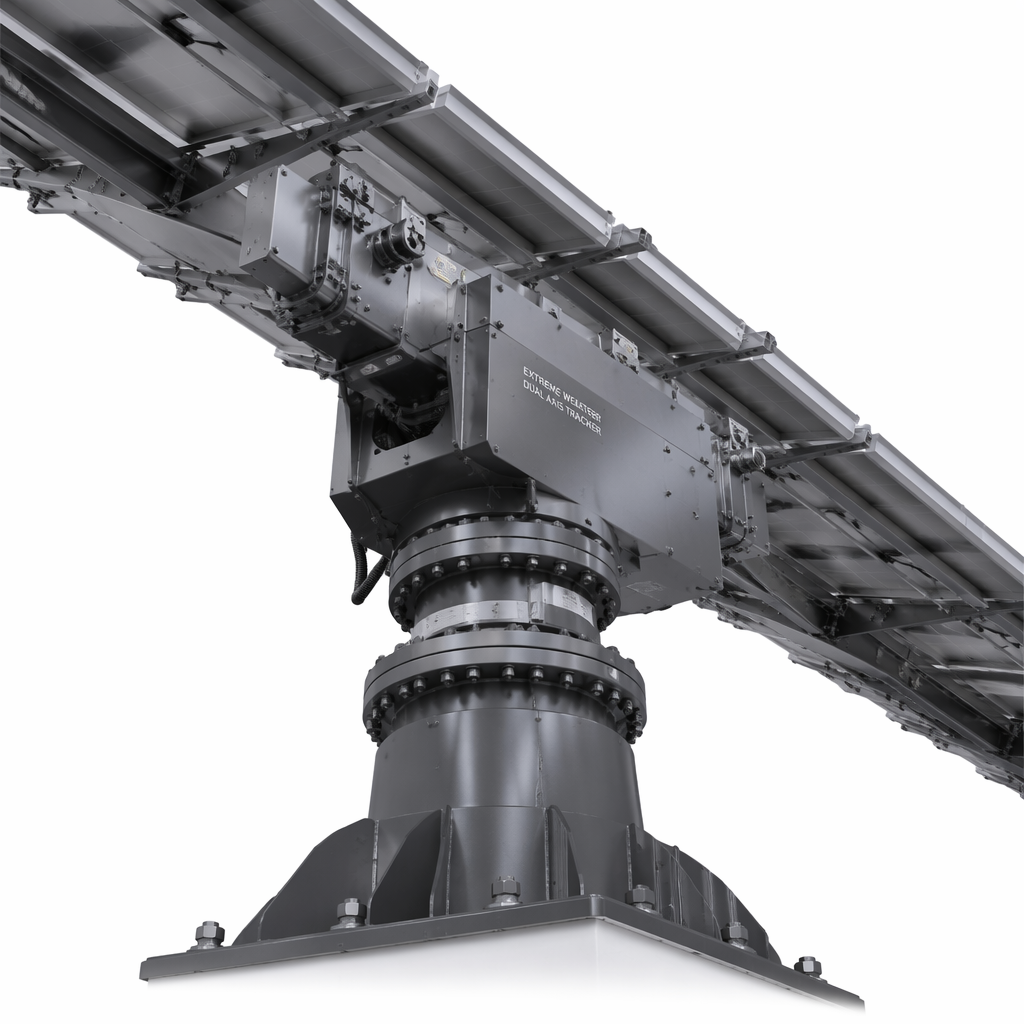

سیستم ردیابی دو‌محوری سنگین‌وزن با مقاومت بالا در برابر شرایط اقلیمی شدید

خلاصه ی محصول

نصب‌های خورشیدی دور از شبکه — مانند برج‌های مخابراتی، ریزشبکه‌های جزیره‌ای، تأمین انرژی کمپ‌های معدنی و پایگاه‌های عملیاتی پیش‌روی نیروهای نظامی — نیازمند بیشترین مقدار انرژی از کمترین ظرفیت نصب‌شده‌اند؛ در مکان‌هایی که «تماس با تکنسین» به معنای پرواز هلیکوپتر و زمان انتظار دو هفته‌ای است. این مکان‌ها به سیستمی برای ردیابی نور خورشید نیاز دارند که بتواند بدون آسیب در برابر طوفان‌ها مقاومت کند و سال‌ها بدون نیاز به نگهداری کار کند.

سیستم ردیابی دو محوری مقاوم در برابر شرایط اقلیمی شدید، با فلسفه‌ای مهندسی متفاوت از سیستم‌های ردیابی مقیاس بزرگ تولید برق طراحی شده است. در حالی که یک میدان ردیابی ۵۰۰ مگاواتی می‌تواند نرخ خرابی سالانهٔ ۰٫۵ درصدی (معادل ۲۵۰۰ واحد ردیابی جداگانه) را تحمل کند، یک سیستم ردیابی ۱۰ کیلوواتی منفرد که برای یک برج مخابراتی دورافتاده کاربرد دارد، اصلاً نباید دچار خرابی شود. این طراحی شامل موارد زیر است:

مقاطع سازه‌ای با ابعاد بزرگ‌تر از حد معمول و با ضریب اطمینان حداقل ۲٫۰ در تمام حالت‌های حدی (در مقابل ۱٫۵ برای ردیاب‌های تجاری)، که حاشیه‌ای برای افت قابل انتظار ناشی از خوردگی در طول ۲۵ سال و مقاومت در برابر خستگی ناشی از چرخه‌های روزانهٔ ردیابی فراهم می‌کند.

تحمل طوفان با سرعت ۵۰ متر بر ثانیه با قابلیت جمع‌شدن خودکار در موقعیت ارتفاع صفر درجه و قفل‌شدن

جعبه دنده دربسته با روغن روان‌کننده‌ای که تا ۱۰ سال نیازی به تعویض ندارد و شایع‌ترین علت خرابی ردیاب‌های دورافتاده (آلودگی روغن جعبه دنده توسط گرد و غبار و رطوبت) را حذف می‌کند

پوشش کنترلر با درجه حفاظت IP66 و بورد‌های مدار چاپی با پوشش محافظ (conformal coating) برای محیط‌های گرمسیری و ساحلی با رطوبت بالا و پاشش نمک

تشخیص خودکار در واحد تکی: کنترلر هر روز آزمون خودکاری (جریان موتور، انحراف انکودر، ارتباطات) انجام می‌دهد و در صورت تشخیص ناهنجاری، می‌تواند از طریق مودم ماهواره‌ای یا سلولی به سیستم نظارتی دور اطلاع دهد

مشخصات فنی

کاربردها

تامین انرژی برای برج‌های مخابراتی خارج از شبکه (آفریقای جنوب صحرا، جزایر اقیانوس آرام، حوضه آمازون)

تولید اولیه انرژی در ریزشبکه‌های جزیره‌ای

تامین انرژی برای اردوگاه‌های معدنی و اکتشافی دورافتاده

منبع انرژی تجدیدپذیر برای پایگاه‌های عملیاتی پیش‌روی ارتش

سیستم‌های تأمین انرژی برای کمپ‌های کمک‌رسانی در بحران‌ها و فاجعه‌ها

ایستگاه‌های تحقیقاتی قطب شمال و جنوب: سیستم‌های خورشیدی (گزینه روغن روان‌کار با دمای پایین موجود است)

جزئیات فنی: گیربکس مهر و موم‌شدهٔ ده‌ساله

گیربکس‌های استاندارد ردیاب از پوسته‌های تهویه‌شونده برای کاهش فشار ناشی از چرخه‌های حرارتی استفاده می‌کنند؛ اما این تهویه به مرور زمان باعث نفوذ رطوبت و گرد و غبار شده، روغن روان‌کار را آلوده کرده و سایش دنده‌ها را تسریع می‌کند. در نصب‌های دورافتاده‌ای که دسترسی برای نگهداری وجود ندارد، این حالت عامل اصلی خرابی محسوب می‌شود. گیربکس مهر و موم‌شدهٔ ما از یک جبران‌کنندهٔ فشار دیافراگمی استفاده می‌کند که بدون تبادل هوا، فشار داخلی را تراز می‌کند و همراه با روغن روان‌کار هیدروکربنی مصنوعی طراحی‌شده برای ده سال خدمات، مجهز شده است. این گیربکس در کارخانه پر شده، مهر و موم می‌شود و در محل نصب هرگز باز نمی‌شود.

پرسش‌های متداول

پرسش: اگر طوفانی ردیاب را آسیب دهد، چه اتفاقی می‌افتد؟

رتبه‌ی بقا در بادهایی با سرعت ۵۰ متر بر ثانیه با ضریب ایمنی ۲٫۰، حاشیه‌ی ایمنی لازم را برای اکثر شرایط طوفان‌های استوایی فراهم می‌کند. برای طوفان‌های دسته‌بندی‌شده در رده‌های ۴ و ۵ (سرعت باد ۵۸ متر بر ثانیه)، رویه‌ی دستی پیش از طوفان را توصیه می‌کنیم: قطع ماژول‌ها، پایین‌آوردن ردیاب به وضعیت ذخیره‌سازی روی زمین و قفل‌کردن ساختار با پین. طراحی ماژولار امکان تعویض جداگانه‌ی هر مؤلفه (موتور حرکت، کنترل‌کننده، عضو سازه‌ای) را بدون نیاز به جایگزینی کل ردیاب فراهم می‌کند.

پرسش: مصرف توان ردیاب چقدر است؟

موتور حرکت سرعتی حدود ۱۵۰ وات در حین جابه‌جایی و صفر وات در حالت ساکن مصرف می‌کند (دنده‌ی حلزونی خودقفل است و نیازی به جریان نگهدارنده ندارد). مصرف انرژی روزانه برای نصبی با توان اسمی ۱۰ کیلووات‌پیک، بین ۰٫۳ تا ۰٫۵ کیلووات‌ساعت است — کمتر از ۰٫۵ درصد از تولید روزانه.
